Que sont les displacement maps dans D5 Render 3.0 et comment les utiliser ?

Les displacement maps sont donc particulièrement précieuses pour les architectes et les designers qui souhaitent créer des rendus photoréalistes d’espaces extérieurs, de façades, d’intérieurs ou de paysages. Elles constituent d’ailleurs un atout majeur de la toute dernière mise à jour D5 Render 3.0.

Qu’est-ce qu’une displacement map ?

Une displacement map est une image spéciale qui contient des informations de hauteur ou de profondeur. Elle indique à l’outil de rendu à quel endroit la surface d’un modèle doit être étirée, comprimée ou déformée.

Les displacement maps sont un outil puissant de rendu 3D pour donner plus de profondeur, de détail et de réalisme aux surfaces. Contrairement aux bump maps ou aux normal maps, qui ne suggèrent qu’une variation visuelle, les displacement maps modifient la géométrie réelle d’une surface en fonction des données de hauteur. Cela signifie que les objets paraissent plus réalistes grâce à de véritables différences de relief dans la pierre, la brique, les rochers ou d’autres types de terrain.

À quoi servent les displacement maps ?

Les displacement maps sont indispensables pour les rendus nécessitant un haut niveau de détail et de réalisme. Elles permettent aux surfaces de réagir à la lumière comme dans le monde réel. Les rendus paraissent ainsi moins plats et gagnent en profondeur. Pour l’architecture et l’aménagement paysager, cela signifie :

• Des matériaux plus précis, en particulier pour les surfaces rugueuses comme la brique, le béton ou le terrain
• Un meilleur jeu de lumière et d’ombres
• L’absence de reflets déformés sur les structures complexes
• Des gros plans photoréalistes des détails architecturaux

C’est particulièrement important pour les rendus photoréalistes destinés aux présentations, aux visuels marketing ou aux évaluations de projets.

Quelle est la différence entre les displacement maps, les normal maps et les bump maps ?

Bump maps

En rendu 3D, différents types de texture maps sont utilisés, chacun fonctionnant différemment. Les bump maps constituent la forme la plus simple. Elles ne modifient pas la géométrie d’un modèle, mais simulent de petites irrégularités en influençant uniquement le calcul de la lumière. Elles conviennent donc pour une texture de surface subtile, mais manquent de profondeur et d’ombrage convaincant.

Normal maps

Les normal maps vont plus loin. Elles ne modifient pas non plus la géométrie, mais contrôlent l’interaction de la lumière pixel par pixel grâce aux informations RGB. Cela permet d’obtenir plus de détails et un éclairage plus réaliste qu’avec les bump maps, sans ajouter de géométrie supplémentaire. Les normal maps sont souvent utilisées pour le rendu en temps réel car elles offrent un bon équilibre entre niveau de détail et performances.

Displacement maps

Les displacement maps modifient la géométrie réelle du modèle. Elles produisent ainsi des ombres réalistes, des reflets corrects et une sensation de profondeur convaincante, en particulier dans les gros plans. Les displacement maps sont donc idéales pour la visualisation architecturale, comme la brique, la pierre naturelle, le terrain et d’autres matériaux rugueux.

Comment fonctionnent techniquement les displacement maps ?

Une displacement map fonctionne à partir d’une image en niveaux de gris représentant des hauteurs. Les moteurs de rendu lisent cette carte et déplacent les sommets (points) de votre modèle 3D en fonction des valeurs de gris.

Les logiciels de rendu comme D5 Render utilisent pour cela des techniques telles que :

• La tessellation : subdivision d’un maillage en surfaces plus petites pour plus de détail
• Le micro-displacement : ajout de détails à haute fréquence sans opérations lourdes sur le maillage

Lorsque les displacement maps sont combinées à une configuration correcte des matériaux dans D5 Render, on obtient des textures et des réactions à la lumière d’un réalisme saisissant.

Comment utiliser les displacement maps dans D5 Render ?

Avec D5 Render, vous pouvez appliquer des displacement maps via la bibliothèque de matériaux et les modèles. D5 Render prend notamment en charge le True Displacement, les height maps et utilise des shaders pour générer le détail et le relief.

Démarrer avec les displacement maps dans D5 Render :

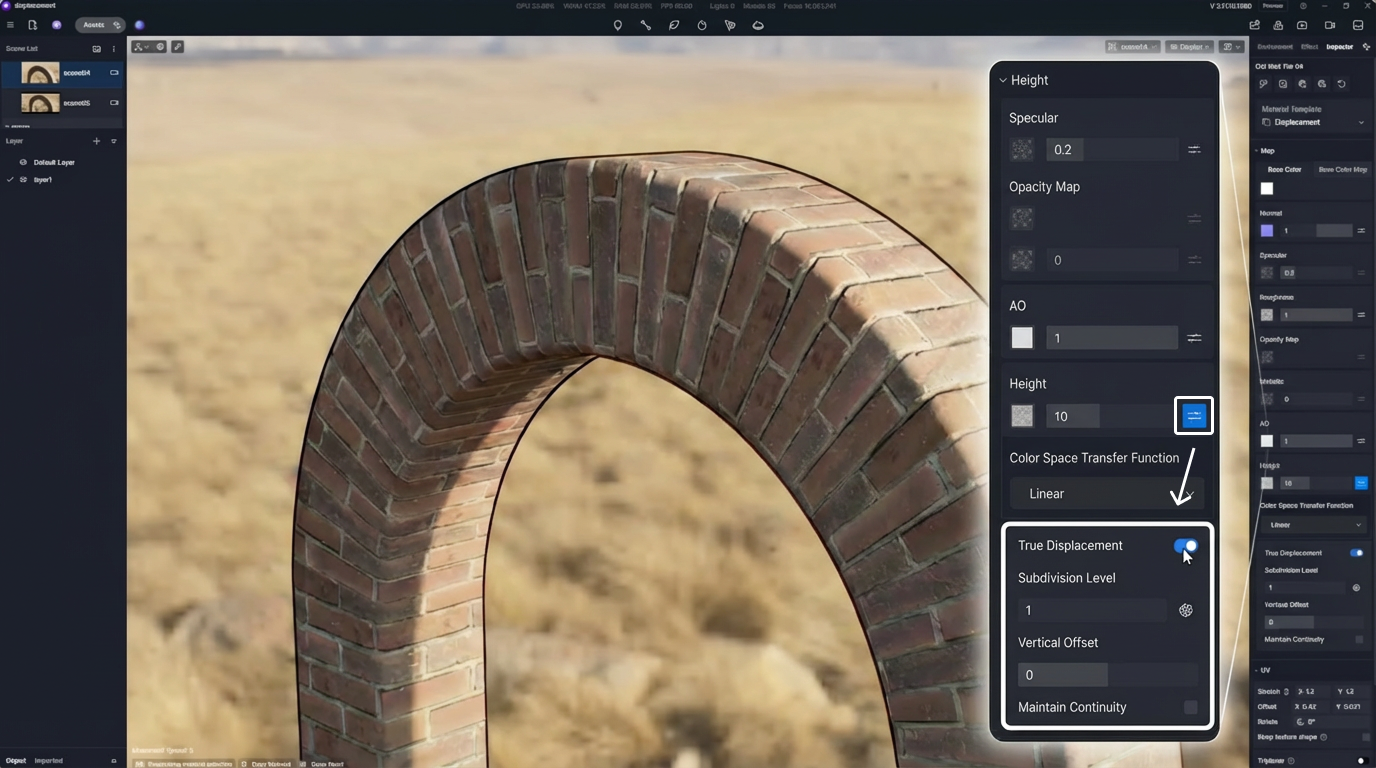

1. Sélectionnez le matériau que vous souhaitez modifier

2. Accédez aux paramètres du matériau

3. Activez le True Displacement

4. Importez votre displacement map ou height map

5. Ajustez les valeurs d’intensité, d’échelle et de détail

6. Visualisez le résultat en temps réel dans le viewport.

Conseils pratiques pour les displacement maps dans D5 Render

• Utilisez des displacement maps de haute résolution
  Plus la qualité de la carte est élevée, meilleur sera le résultat.
• Combinez-les avec des normal maps
  Utilisez le displacement map pour la géométrie réelle et les normal maps pour les détails fins.
• Ajustez l’intensité avec précaution
  Des valeurs trop élevées peuvent produire des résultats irréalistes. Commencez toujours par des valeurs faibles.
• Surveillez les performances
  Le True Displacement peut demander plus de puissance de calcul. Trouvez le bon équilibre entre détail et performance.

Essayez les Displacement Maps dans D5 Render

Les displacement maps sont essentielles pour les architectes qui souhaitent créer des rendus 3D photoréalistes. En combinant une véritable variation géométrique avec le rendu temps réel de D5 Render, vous améliorez non seulement la qualité de vos visuels, mais vous accélérez également votre workflow sans compromis sur le réalisme.

Commencez dès aujourd’hui avec les displacement maps et essayez D5 Render gratuitement !

Foire aux questions sur les displacement maps

Quand faut-il utiliser des displacement maps ?

Utilisez les displacement maps lorsque vous avez besoin d’une véritable profondeur physique, par exemple pour les gros plans, les détails architecturaux et les surfaces où la lumière et les ombres ont un impact majeur sur le réalisme.

Les displacement maps fonctionnent-elles dans les moteurs de rendu temps réel comme D5 Render ?

Oui, les moteurs de rendu temps réel modernes comme D5 Render prennent en charge les displacement maps via la tessellation et le micro-displacement, permettant un réalisme en temps réel sans rendu hors ligne.

Puis-je combiner les displacement maps avec d’autres texture maps ?

Absolument. Les displacement maps fonctionnent parfaitement en combinaison avec les normal maps, les albedo maps et les roughness maps pour un niveau de détail et de réalisme optimal.
